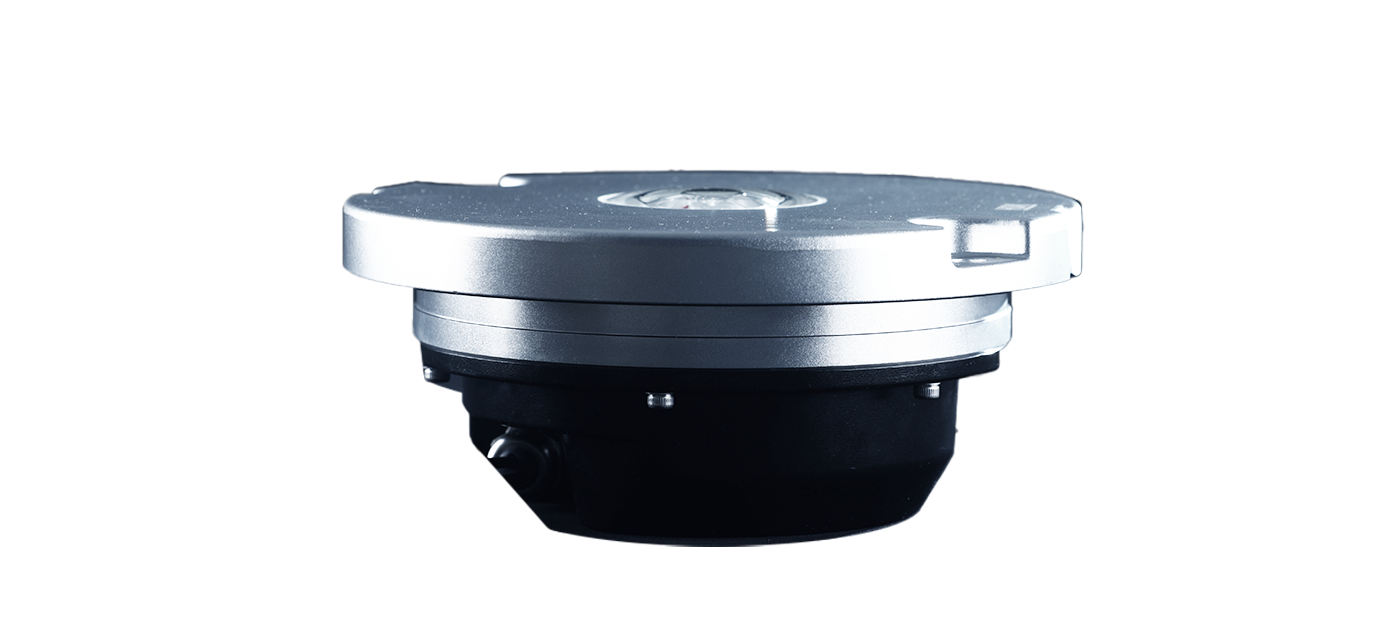

LED 机位操作引导灯-全向黄-嵌入式
特点 参数 外观 配件/附件工具 下载 订货号
特点




                                                                                 ▪   超平表面-高出道面仅3mm/3.5mm

                                                                                 ▪   可作为航空器方位引导设备和停止位置指示器

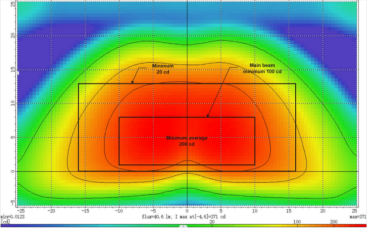

                                                                                 ▪   光学符合ICAO标准要求，覆盖全向垂直1~15° 60cd黄光

                                                                                 ▪   电气及光学效率高，功率小，热量低，寿命长

                                                                                 ▪   可选择灵活的供电及控制方式




参数




结构参数

灯体直径

203mm

法兰厚度

19mm

高出道面

3.5mm

静态荷载能力

14t

水平剪切力

1.7t

包装尺寸

250mm×235mm×110mm

净重

2.8kg

毛重

3.1kg

环境参数

操作温度

-55℃-+55℃

存储温度

-55℃-+85℃

防护等级

IP68（GB7000.1）

湿度

0-100%

电气参数

输入电缆

FAA L823连接器1套

输入电流

2.8-6.6Aeff AC

功率因数

＞0.97

功率

机位操作引导灯-全向黄

17W

机位操作引导灯-单向红

6W

失效断开

手动恢复模式

自动重启模式





机位操作引导灯-全向黄







机位操作引导灯-单向红






色度坐标




外观






机位操作引导灯-全向黄




机位操作引导灯-单向红




























                                                                   机位操作引导灯-全向黄













                     机位操作引导灯-单向红



① 灯罩

② 光学组件

③ 压圈

④ 上盖密封圈

⑤ 灯体

⑥ 驱动模块

⑦ 下盖密封圈

⑧ 下盖












8英寸浅桶底座安装






               12英寸深桶底座安装






配件/附件工具
下载
订货号


日期表
产品手册
证书
8英寸嵌入式机位操作引导灯
下载文件
