LED滑行道中线灯-嵌入式

特点参数外观配件/附件工具下载订货号

特点

▪ 超平表面-高出道面仅3.5mm

▪ 配置失效断开功能，软件重启或硬件恢复可选，可适用各类单灯监控装置

▪ 构造灵巧，无需更换卤素灯具底座即可进行LED灯具换装

▪ 通用性好，八英寸全系列所有组件除光源可全部通用

▪ 维护性佳，所有光学电气组件可单独拆卸更换

参数

结构参数
灯体直径		203mm
法兰厚度		19mm
高出道面		3.5mm
静态荷载能力		20t
水平剪切力		1.7t
包装尺寸		250mm×235mm×110mm
净重		2.8kg
毛重		3.1kg
环境参数
操作温度		-55℃-+55℃
存储温度		-55℃-+85℃
防护等级		IP68（GB7000.1）
湿度		0-100%
电气参数
输入电缆		FAA L823连接器1套或2套
输入电流		2.8-6.6Aeff AC
功率因数		＞0.97
功率	滑行道中线灯单向直线/弯道-绿	6.5W
	滑行道中线灯单向直线/弯道-黄	7.5W
	滑行道中线灯双向直线/弯道单控-绿绿	7.5W
	滑行道中线灯双向直线/弯道单控-黄绿	8.5W
	滑行道中线灯双向直线/弯道单控-黄黄	9.5W
	滑行道中线灯双向直线/弯道双控-绿绿	6.5W/6.5W
	滑行道中线灯双向直线/弯道双控-黄绿	7.5W/6.5W
	滑行道中线灯双向直线/弯道双控-黄黄	7.5W/7.5W
	停止排灯直线/弯道-红	7W
	禁止进入排灯直线/弯道-红	7W
	中间等待位置灯/除冰设施出口灯直线/弯道-黄	7.5W
	跑道掉头坪灯直线/弯道-绿	6.5W
失效断开	手动恢复模式
	自动重启模式

undefined

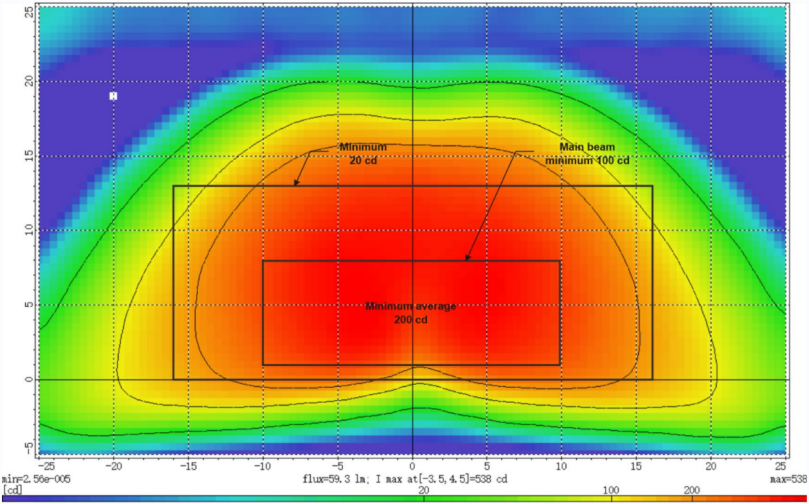

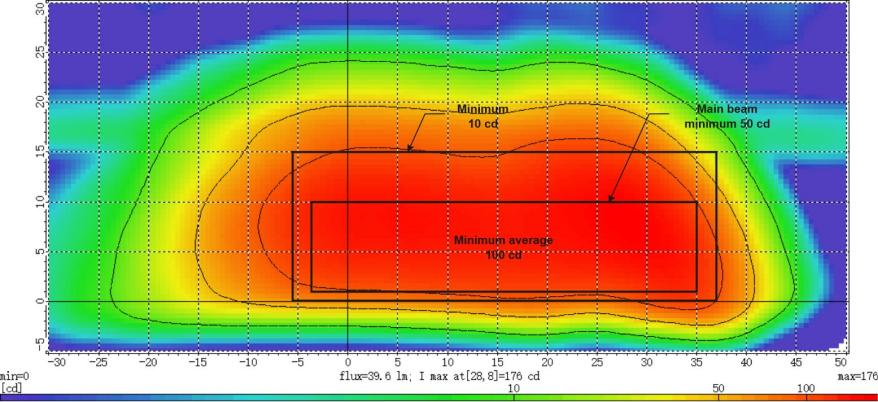

滑行道中线灯-直线绿

undefined

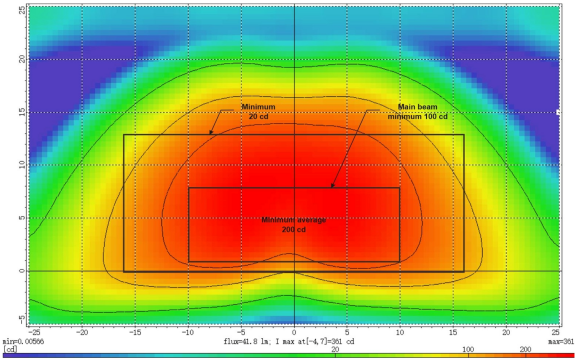

滑行道中线灯-直线黄

undefined

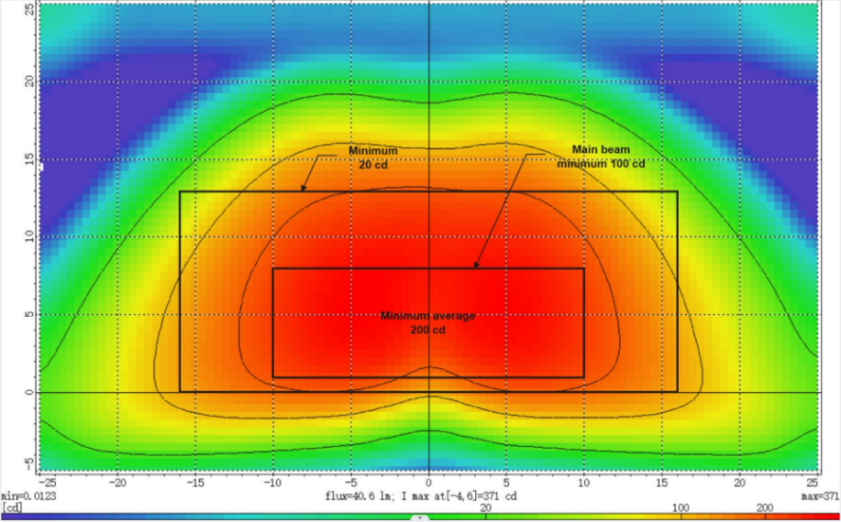

停止排灯/禁止进入排灯-直线红

undefined

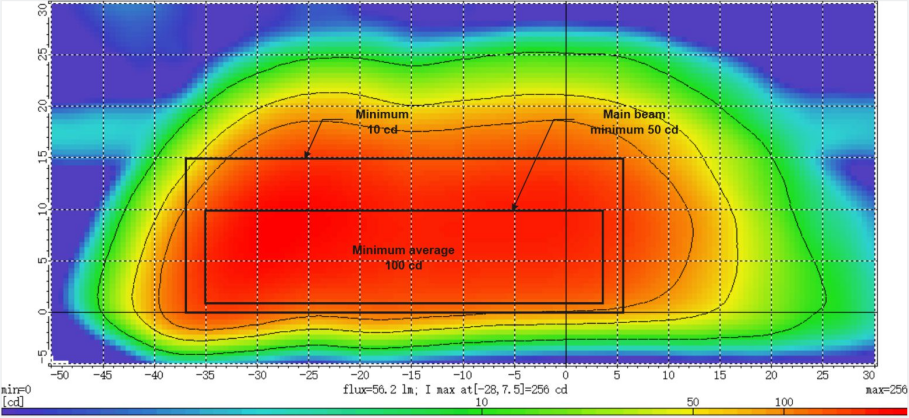

滑行道中线灯-弯道绿

undefined

滑行道中线灯-弯道黄

undefined

停止排灯/禁止进入排灯-弯道红

undefined

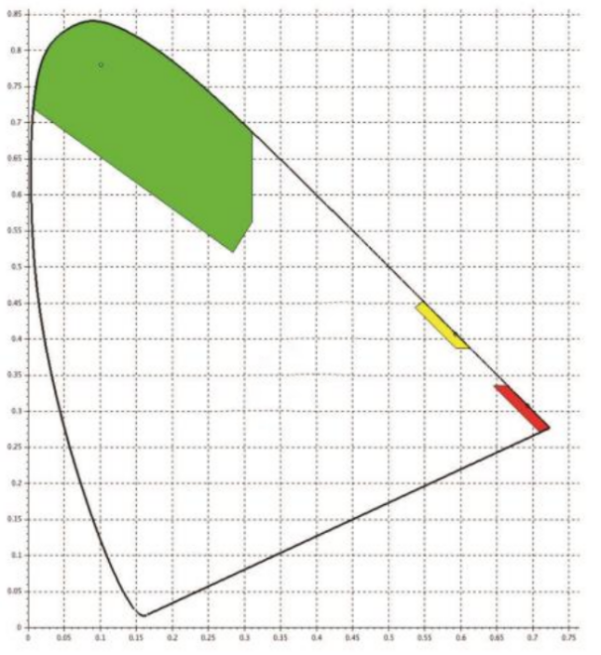

色度坐标

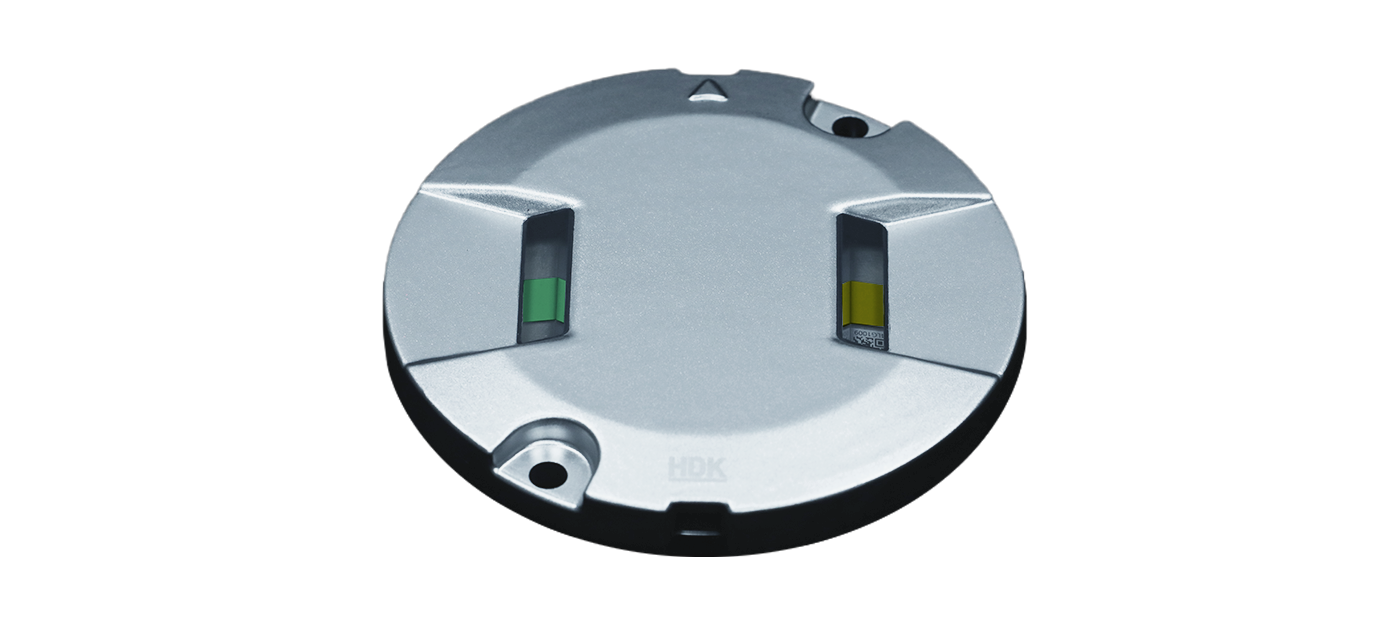

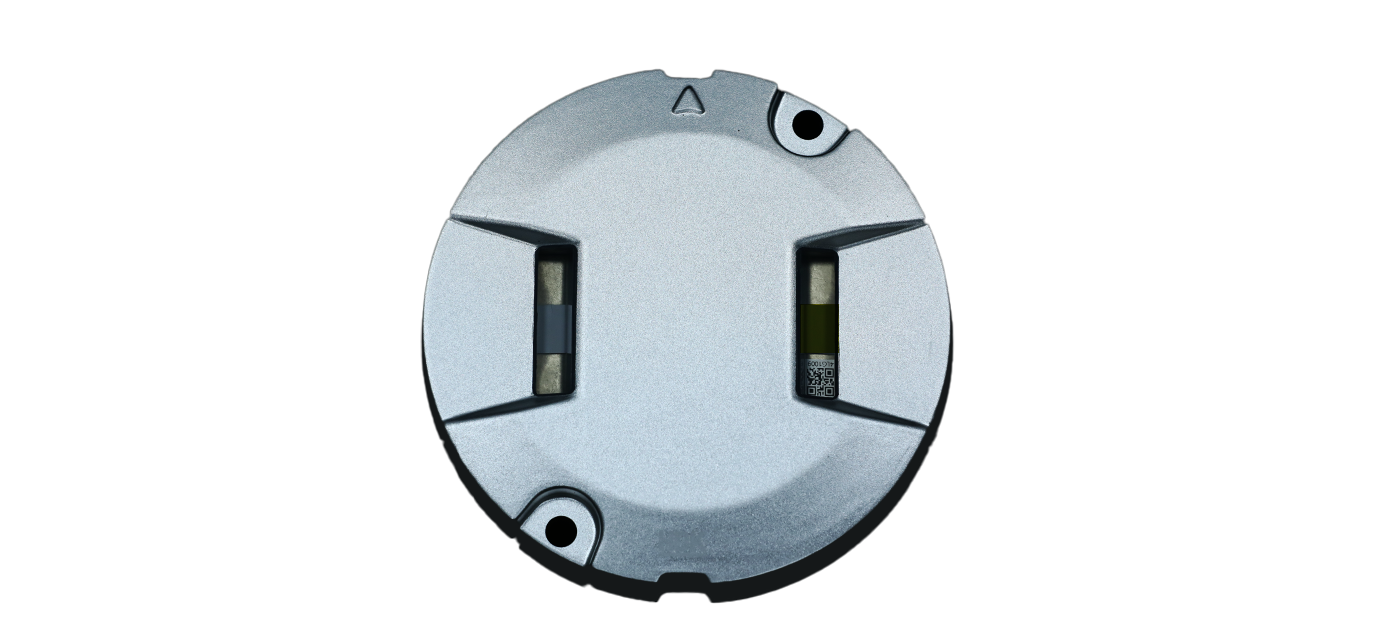

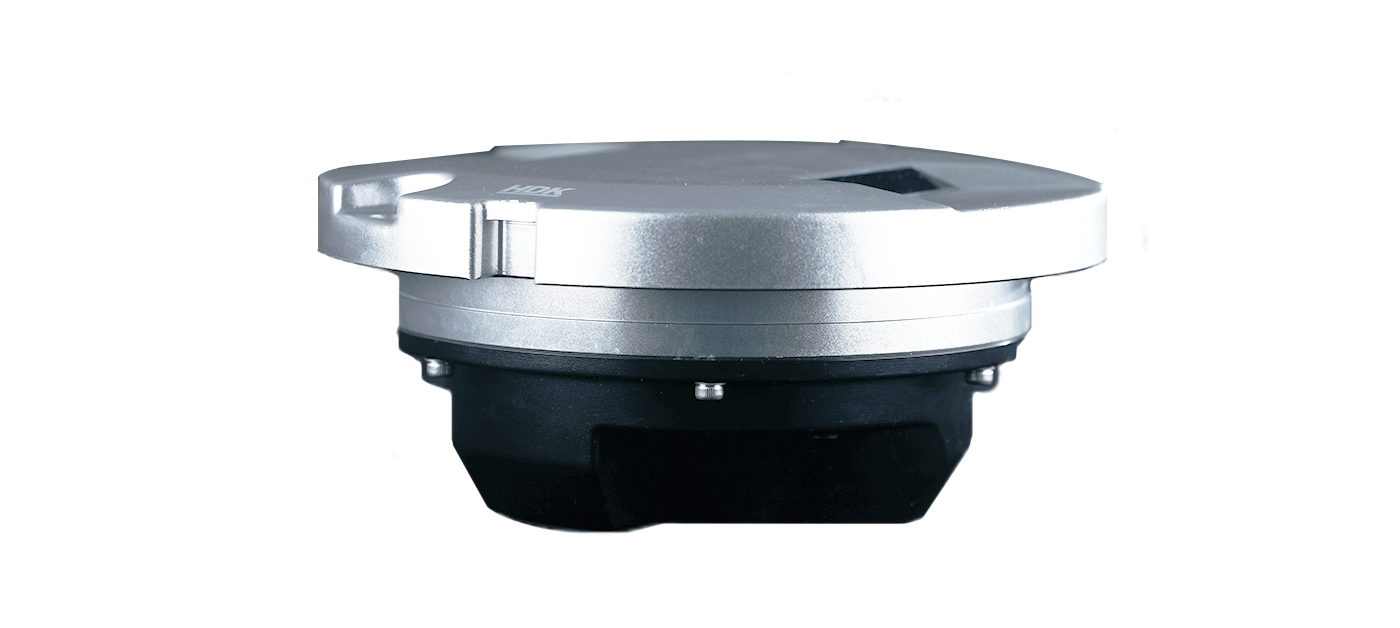

外观


① 上盖模块

② 密封圈

③ 光学组件

④ 支撑板

⑤ 驱动模块

⑥ 下盖

⑦ 电缆


8英寸浅桶底座安装


12英寸深桶底座安装

配件/附件工具

下载

订货号

ILA

Light Structure

ILA: Inset 8" Light

Function / Application

TCLS: Taxiway Center Line Lights-Straight

TCLC: Taxiway Center Line Lights-Curved

STBS: Stop Bars-Straight

STBC: Stop Bars-Curved

IHPS: Intermediate Holding Position Lights-Straight

IHPC: Intermediate Holding Position Lights-Curved

DFELS: De-icing Facility Exit Lights-Straight

DFELC: De-icing Facility Exit Lights-Curved

RTPLS: Runway Turn Pad Lights-Straight

RTPLC: Runway Turn Pad Lights-Curved

Color- 1

Y: Yellow, G: Green, R: Red, N: No Output

Color- 2

Y: Yellow, G: Green, N: No Output, R: Re

Inputs

1: Single Input

2: Dual Input

Fail Open

FOM: Fail Open Manual-reset

FOA: Fail Open Automatic-reset

FON: No Fail Open

Prism

C: Conventional Prism

S: Sapphire Prism

Top Cover

S: Standard Cover

R: Reinforced Cover

Version

1: Version 1

ORDERING CODE NOTES

① We can provide color including

"YY","GG","YG","GY","Y", "G","R","YN", "NY","GN", "NG",

if you have any other requirements,we can customized. Figure1


Figure1

- If you want to order "A" light, you should choose the color "GG"

- If you want to order "B" light, you should choose the color "G"

- If you want to order "C" light, you should choose the color "GY"

- If you want to order "D" light, you should choose the color "YG"

- If you want to order "E" light, you should choose the color "GN"

- If you want to order "F" light, you should choose the color "NG"

② Sapphire prism available as an option. Figure2 ③ Reinforced cover. Figure3


Figure 2 Figure 3
