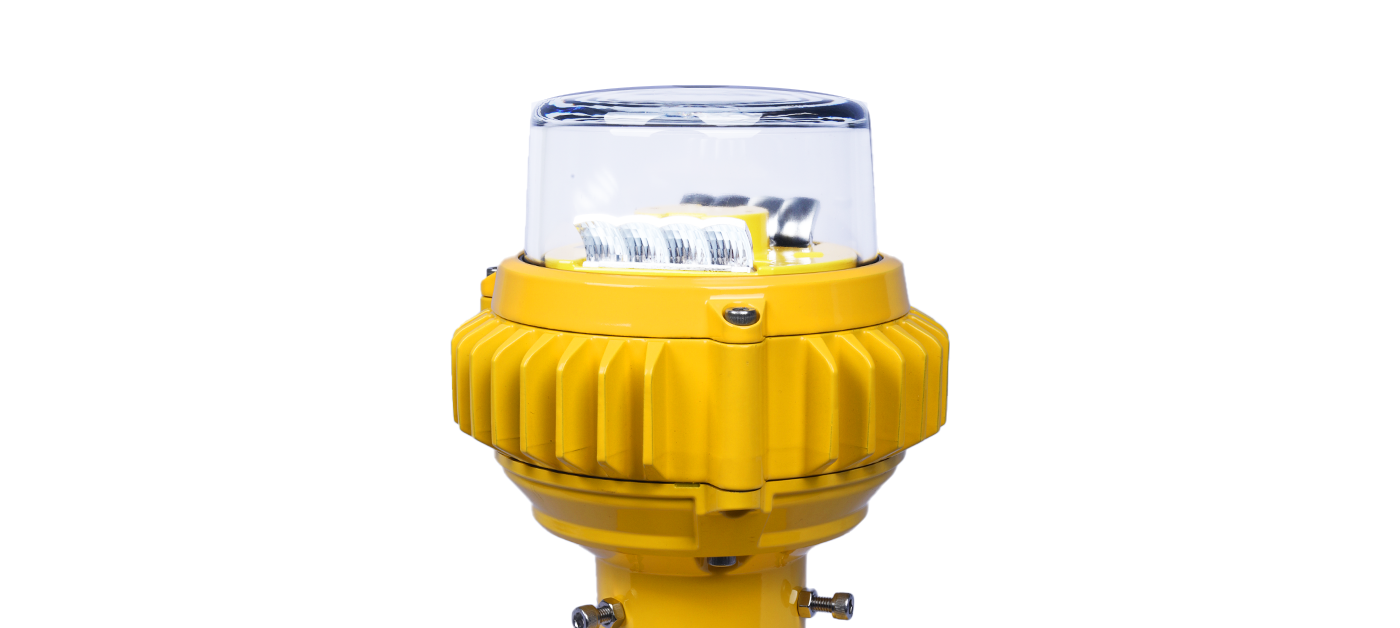

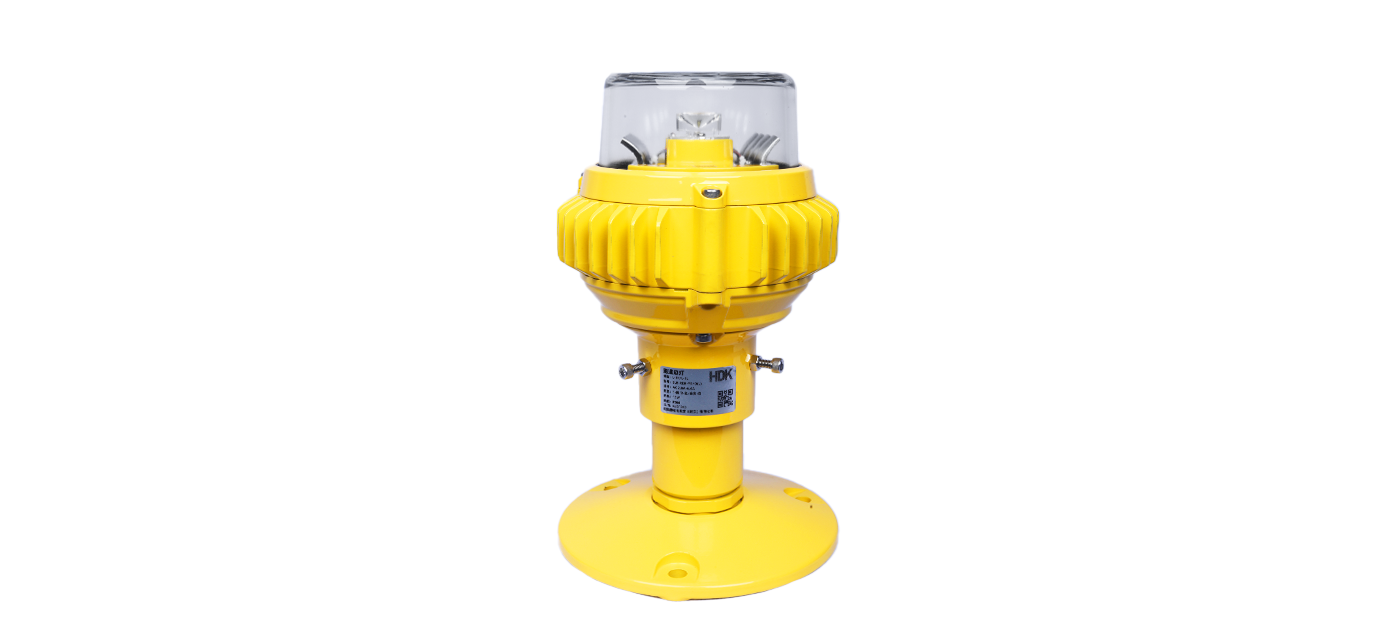

LED跑道边灯-立式

特点参数外观配件/附件工具下载订货号

特点

▪ 标配全向盘旋引导，选配红外增强目视引导

▪ 标配失效断开功能，软件重启或硬件恢复可选

▪ 安装角度可调，在不同道面横坡角时能保证灯具水平安装

参数

结构参数
灯体直径		175mm
高度		217mm
包装尺寸		360mm×225mm×350mm（2件/箱）
净重		3.5kg
毛重		7.6kg（2件/箱）
环境参数
操作温度		-55℃-+55℃
存储温度		-55℃-+85℃
防护等级		IP67（GB7000.1）
湿度		0-100%
电气参数
输入电缆		FAA L823连接器1套
输入电流		2.8-6.6Aeff AC
功率因数		＞0.97
功率	跑道边灯-黄红(带盘旋引导）	21W
	跑道边灯-白黄(带盘旋引导）	26W
	跑道边灯-白白(带盘旋引导）	31W
	跑道边灯-白红(带盘旋引导）	26W
失效断开	手动恢复模式
	自动重启模式


跑道边灯-红


跑道边灯-白


跑道边灯-黄


跑道边灯-盘旋引导


色度坐标

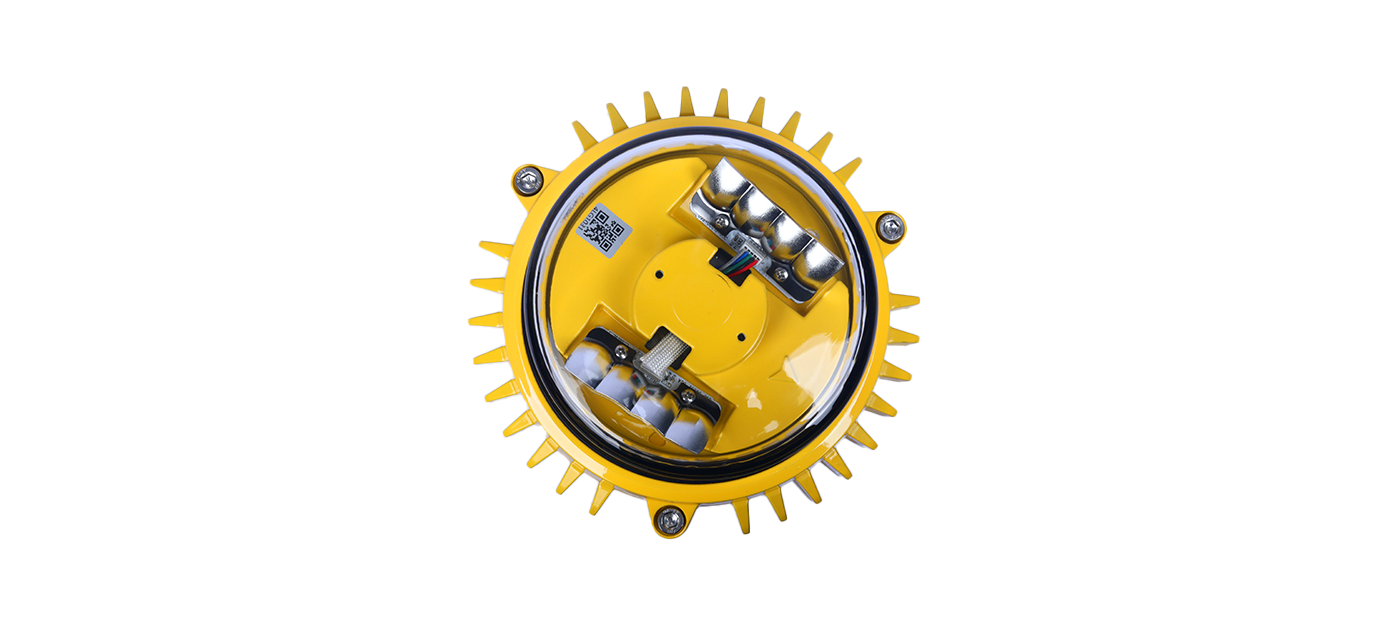

外观


① 灯罩

② 光学组件

③ 压圈

④ 上盖密封圈

⑤ 灯体

⑥ 驱动模块

⑦ 下盖密封圈

⑧ 下盖

⑨ 角度调节组件

⑩ 电缆

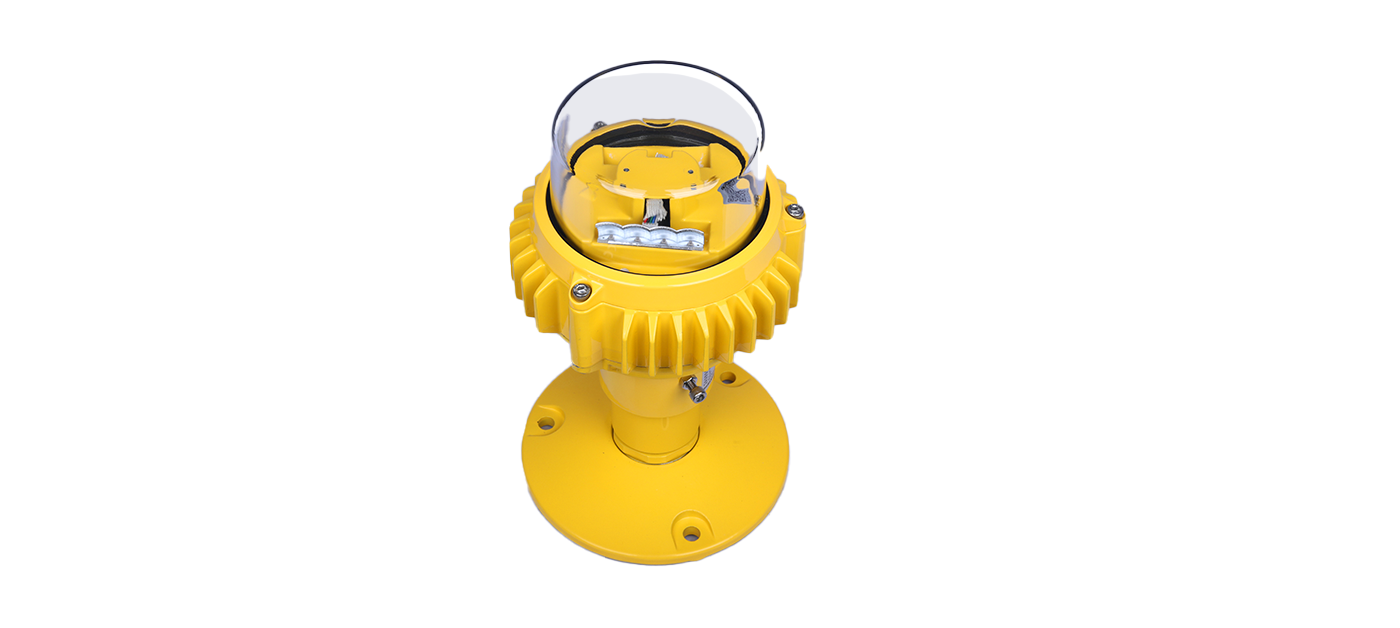

灯具底座安装


12英寸底座安装

配件/附件工具

下载

订货号

ELB

Light Structure

ELB: Elevated Bi-directional Light

Function / Application

REH-O: Runway Edge Lights(With Cireling Guidance Light)

REH: Runway Edge Lights

Color- 1

W: White, Y: Yellow, R: Red

Color- 2

W: White, Y: Yellow, R: Red

Inputs

1: Single Input

2: Dual Input

Fail Open

FOM: Fail Open Manual-reset

FOA: Fail Open Automatic-reset

FON: No Fail Open

Coupling

0: No coupling

1: Coupling Ⅰ (140 mm heigh)

2: Coupling Ⅱ(Adjustable height)

Base plate

0: No base plate

1: Base plate Ø 187mm

2: Base plate Ø 304mm

Version

1: Version 1

ORDERING CODE NOTES

① We can provide color including

"RY","YR","WY","YW","RW", "WR","WW",

if you have any other requirements,we can customized. Figure1


Figure1

- If you want to order "A" light, you should choose the color "RY"

- If you want to order "B" light, you should choose the color "YR"

- If you want to order "C" light, you should choose the color "WY"

- If you want to order "D" light, you should choose the color "YW"

- If you want to order "E" light, you should choose the color "RW"

- If you want to order "F" light, you should choose the color "WR"

- If you want to order "G" light, you should choose the color "WW"

② Coupling. Figure2 ③ Base plate. Figure3


Figure 2 Figure 3
