机位操作引导灯-单向红

特点参数外观配件/附件工具下载订货号

特点

▪ 超平表面-高出道面仅3mm/3.5mm

▪ 可作为航空器方位引导设备和停止位置指示器

▪ 光学符合ICAO标准要求，覆盖全向垂直1~15° 60cd黄光

▪ 电气及光学效率高，功率小，热量低，寿命

▪ 可选择灵活的供电及控制方式

参数

结构参数
灯体直径		203mm
法兰厚度		19mm
高出道面		3.5mm
静态荷载能力		14t
水平剪切力		1.7t
包装尺寸		250mm×235mm×110mm
净重		2.8kg
毛重		3.1kg
环境参数
操作温度		-55℃-+55℃
存储温度		-55℃-+85℃
防护等级		IP68（GB7000.1）
湿度		0-100%
电气参数
输入电缆		FAA L823连接器1套
输入电流		2.8-6.6Aeff AC
功率因数		＞0.97
功率	机位操作引导灯-全向黄	17W
	机位操作引导灯-单向红	6W
失效断开	手动恢复模式
	自动重启模式


机位操作引导灯-全向黄


机位操作引导灯-单向红


色度坐标

外观

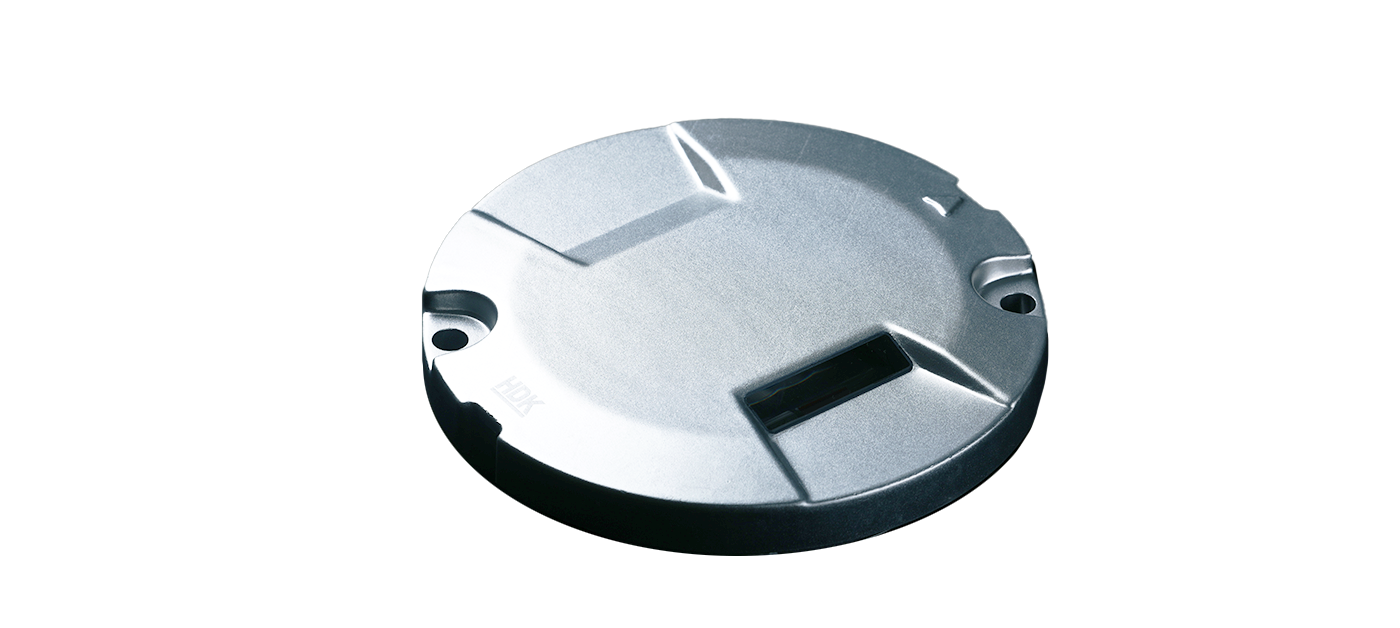

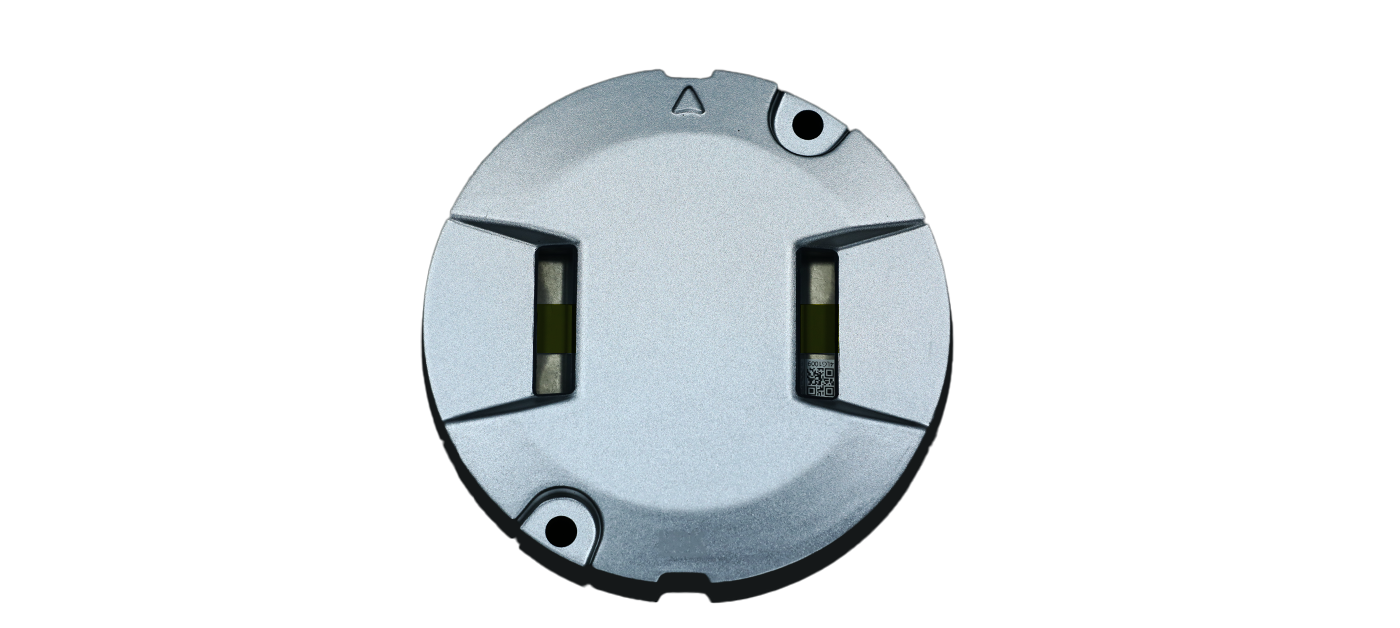

机位操作引导灯-全向黄

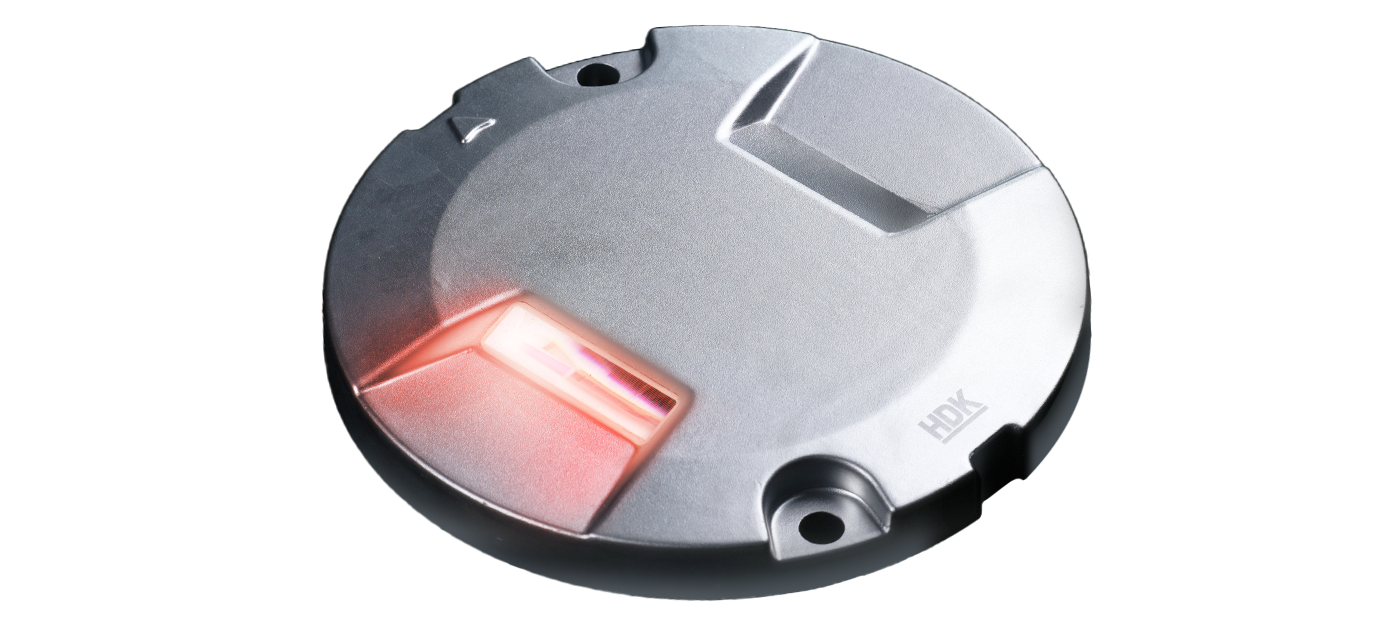

机位操作引导灯-单向红

机位操作引导灯-全向黄


机位操作引导灯-单向红

① 灯罩

② 光学组件

③ 压圈

④ 上盖密封圈

⑤ 灯体

⑥ 驱动模块

⑦ 下盖密封圈

⑧ 下盖


8英寸浅桶底座安装


12英寸深桶底座安装

配件/附件工具

下载

订货号

ILC

Light Structure

ILC: Inset 8" Omni-directional Light

Function / Application

TWE: Taxiway Edge Lights

SMG: Aircraft Stand Manoeuvring Guidance Lights

Color- 1

B: Blue , Y: Yellow

Color- 2

N: No Output

Inputs

1: Single Input

Fail Open

FOM: Fail Open Manual-reset

FOA: Fail Open Automatic-reset

FON: No Fail Open

Prism

C: Conventional Prism

Top Cover

S: Standard Cover

R: Reinforced Cover

Version

1: Version 1

ORDERING CODE NOTES

① We can provide color including "B","Y"(B for TWE, Y for SMG), if you have any other requirements,we can customized.

② Reinforced cover. Figure1


Figure 1
