精密进近航道指示器-PAPI-C

特点
参数
外观
配件/附件工具
下载
订货号

▪ 高精度光学加工，红白分界线平直且清晰，过渡分明

▪ 内置高精度电子倾角仪，分辨率达到0.01°

▪ 每台灯具自带4位LED数码管，即时显示灯具仰角

结构参数(每单元)

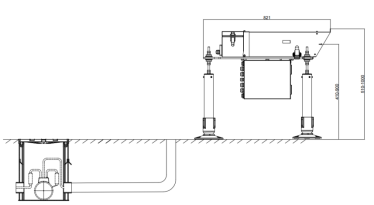

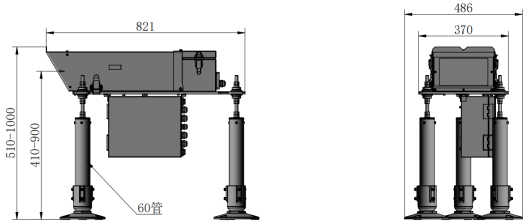

整机尺寸	长820mm×宽370mm（高度510mm~1000mm可调）
包装尺寸	1100mm×500mm×500mm
净重	27kg
毛重	40kg
环境参数
操作温度	-55℃-+55℃
存储温度	-55℃-+85℃
耐风力	＞161 km/h
防护等级	IP54（GB7000.1）
湿度	0-100%
电气参数
输入电流	2.8-6.6Aeff AC
垂直角度仪	量程-10°～+10°，分辨率0.01°，精度±0.02°
过度倾斜报警	当一个发光单元光束相对预设仰角向下倾斜0.25°～0.5°之间或向上倾斜0.5°～1°之间约30秒时，系统中所的有灯都断电，并通过标准通讯接口发出“系统已自动关闭”的报警信号
光源故障联动关闭	当一个发光单元由于光源故障致使发光单元的主光束平均光强小于初始值的50%时，系统中所有的灯都断电，并通过标准通讯接口发出 “系统已自动关闭”的报警信号。
单个发光单元功率	3×105W+50W(1#单元）；3×105W(2/3/4#单元）

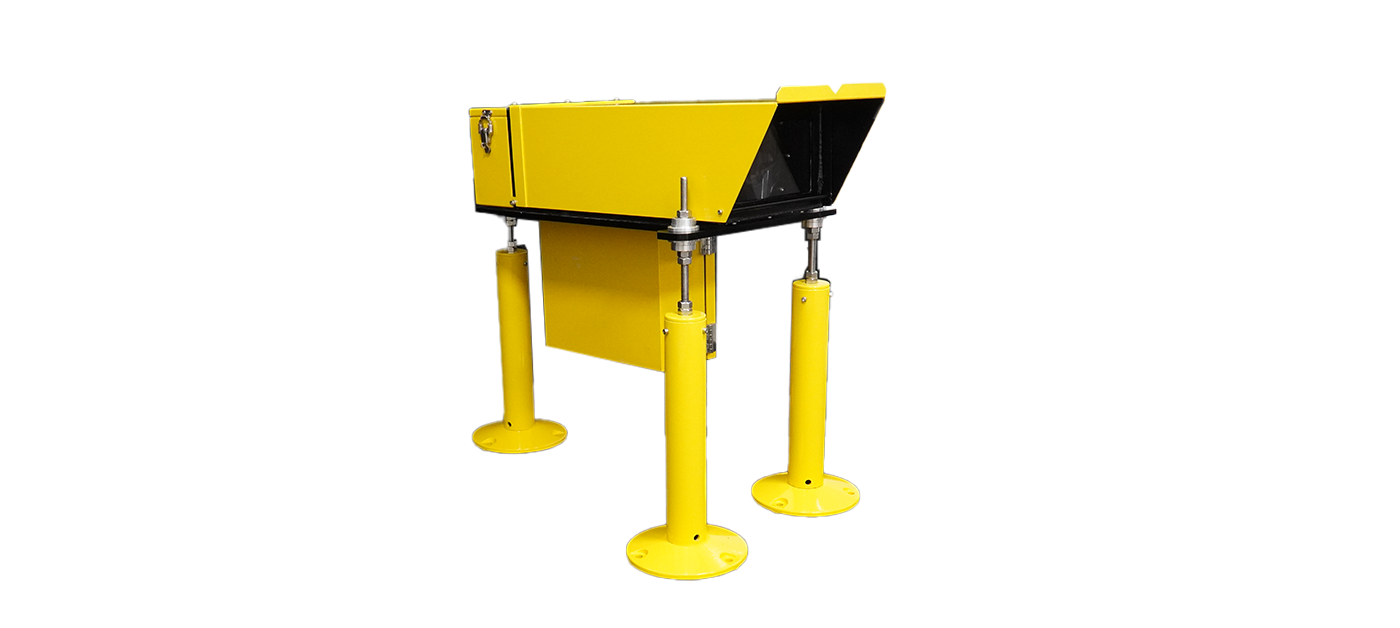

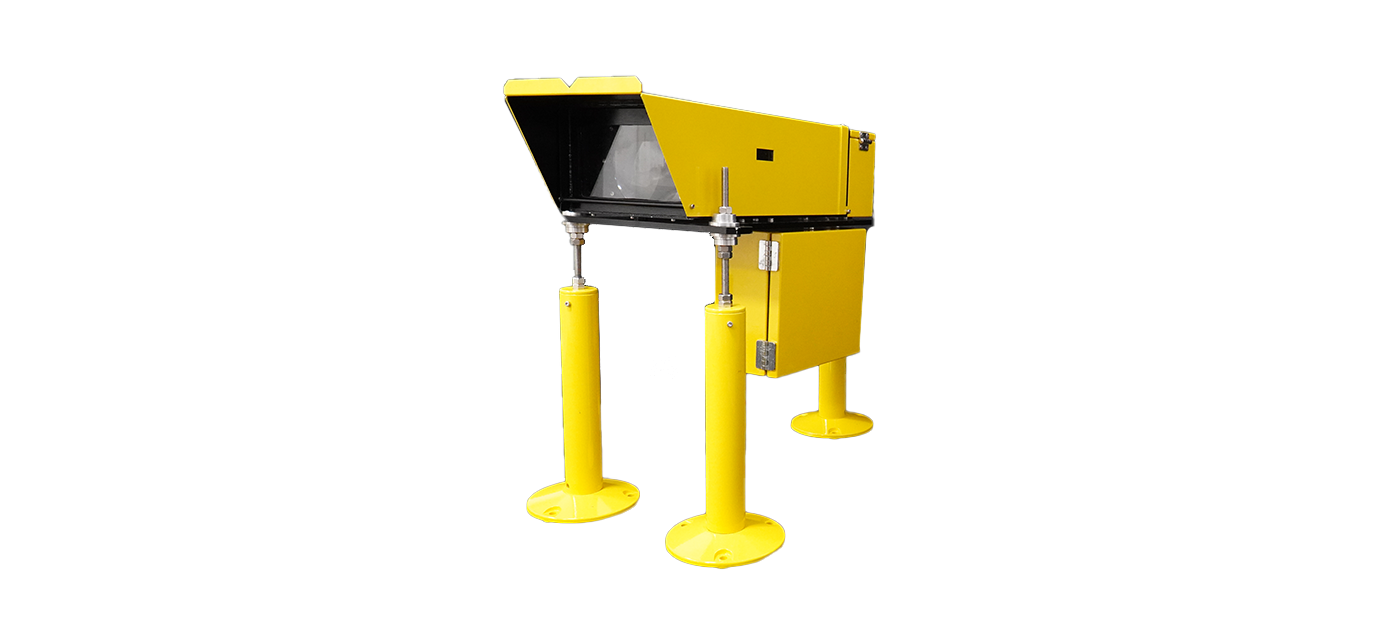

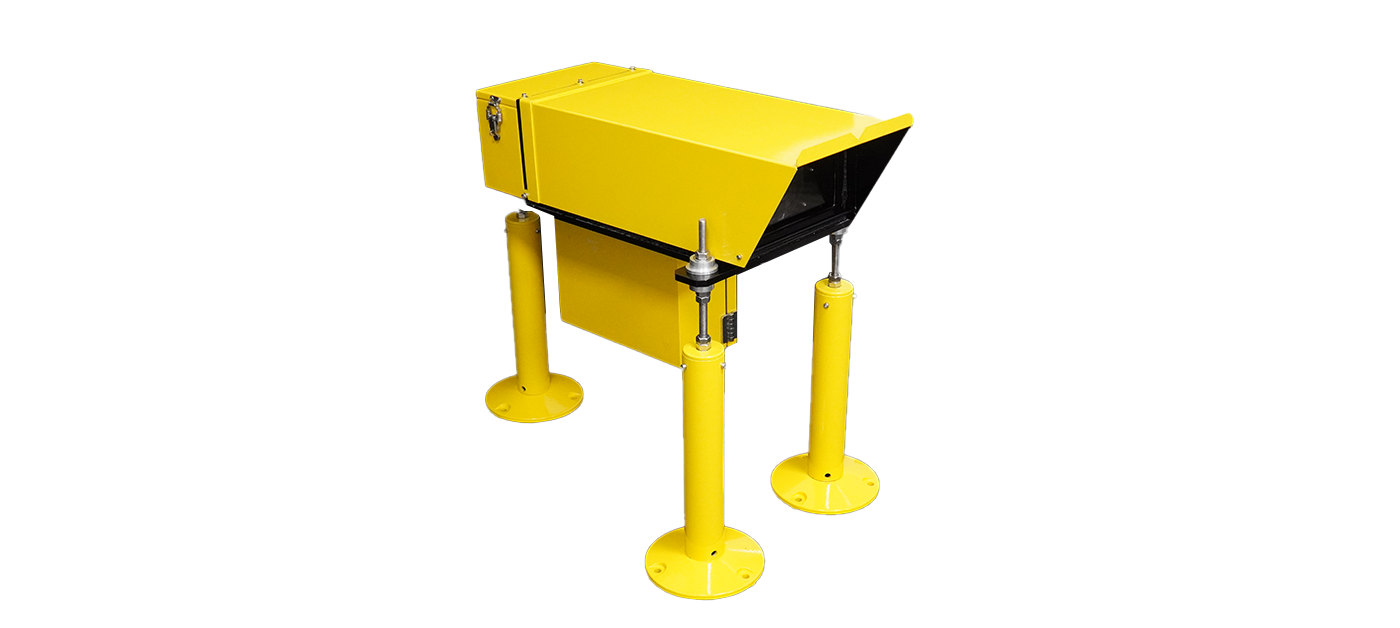

精密进近航道指示器-PAPI-C


色度坐标


① 面罩模组

② 面罩密封圈

③ 前透镜模组

④ 倾角显示模组

⑤ 倾角传感器

⑥ 控制模组

⑦ 电源驱动

⑧ 后透镜模组

⑨ 滤色片

⑩ 光源


精密进近航道指示器-PAPI-C
